maxell MXSP-2300

maxell MXSP-2300 をゲット！

2020年5月17日、 ハードオフ 16号庄和店でドックラジオ maxell MXSP-2300 の中古が税込1,100円でした。 製造は [2013年] で、製造番号は [13175011] でした。 発売は2013年5月31日で、実売価格は税込12,800円でした。

ワイド FM ホームラジオ にピッタリ！ 76～108MHz が受信でき、ワイド FM に対応

付属品は [リモコン] [AC アダプタ] だけでした。

アルミトップパネル / オールパンチングメタルサイド の高質感に感激して入手しました。

---

状態チェック

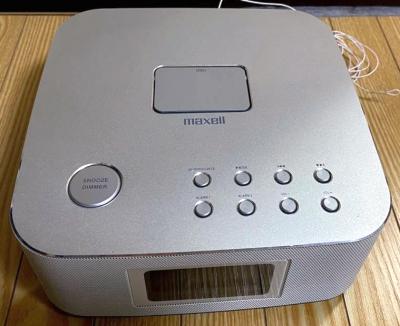

1. 外観


   • ヘコミ、ワレ、サビなど一切ありません。 新品同様の綺麗な筐体です。


   • ディスプレイの透明プラスチックに僅かなスレがありますが目立ちません。


2. 電源 ON にてチェック


   • LCD のコントラストは良好で、バックライトも新品同様の輝度です。


   • 本体ボタンやリモコンの操作、時計やタイマー動作は正常です。


   • FM は正常に受信でき、プリセットもできます。


   • [iPOD] [AUX IN] 入力は正常に再生できます。


3. 掘り出し物


   • 新品同様で完全動作の逸品とわかりました。



---

各部を眺める

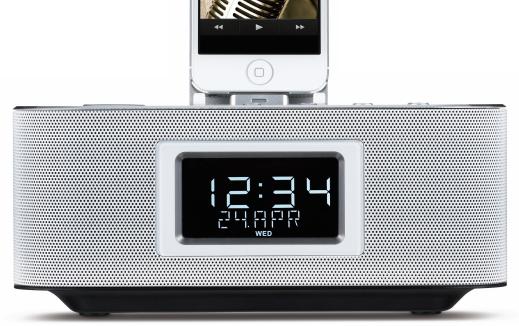

1. デザイン


   • アルミトップパネル / オールパンチングメタルサイド と豪華


     • 触れるとヒヤッとする心地良い質感があります。 クールです。


     • カラーバリエーションにシルバーとブラックがありますが、シルバーが圧倒的に良いです。


     • 形状は上から見ると真四角でおせち箱みたいです。


     • 198(W)×89(H)×198(D) mm、1.4kg とコンパクトです。


   • 見やすい 白抜き表示 LCD


     • バックライトの明るさは4段階に調節でき、完全に消すことも可能です。


     • 完全に消しても、電源の ON/OFF で明るくなります。 なぜだろう？


   • スピーカは左右サイドに57mm×2個、後面下にバスレフポート


     • アンプの出力は 5W×2ch あり、十分でしょう。


     • イコライザで [FLAT] [POP] [CLASSIC] [ROCK] [JAZZ] に切り換えできます。

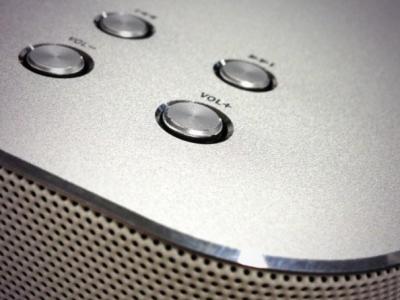

   • 本体ボタンでできることは限定的

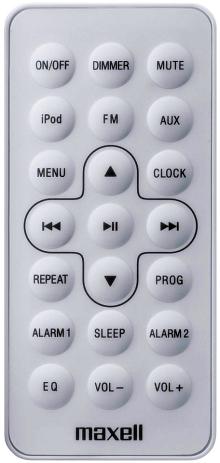

     • フル操作するには リモコンが必須 です。


2. 端子

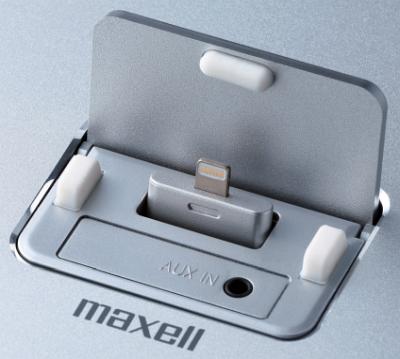

   • トップパネルに右の写真の [Lightning 端子台] があります。


     • フタを開けると、端子台がググッと持ち上がります。 よく出来てる！


     • ここに iPhone を立てて使います。 [AUX IN] 端子もここにあります。


     • 使わない時はフタを閉じると、トップパネルがフラットになるのがイイです。

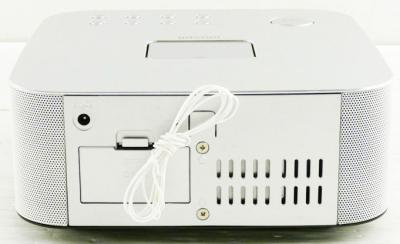

   • リアパネルには [DC9V 端子] [バッテリホルダ] [FM ワイヤアンテナ] があります。




3. 電源


   • 本機は AC アダプタで動作します。 バッテリ駆動はできません。


     • リアパネルの [DC9V 端子] に付属の [AC アダプタ] のプラグを挿入します。


     • AC アダプタは [型式 TPA103-23090-JP] [入力 AC100～240V 50/60Hz] [出力 DC9V 2.5A] です。


   • リアパネルのバッテリホルダ


     • [時計] [プリセット] のバックアップ用電源です。 単4電池×2本を入れます。


     • AC100V 電源が消失した時に、このバッテリが寿命になっていると、時計やプリセット情報が消えてしまいます。


4. iPhone/iPod ドック


   • Lightning 端子で iPhone/iPod とドッキングできます。 iPhone6 で試しました。


     • 格納した音楽や、アプリで受信したインターネットラジオが良い音で聴けました。


     • ドッキングするのに、いちいち iPhone6 のケースを外す必要があるのが面倒です。 本機が悪い訳ではないのですが。


   • 時刻と日付の自動設定


     • 本機は iPhone からカレンダ情報を取得することができ、時刻と日付を自動設定できます。 もちろん、手動設定もできます。


     • 方法は、本機をスタンバイ状態にして iPhone をドッキングするだけです。 簡単でしょ！


5. ラジオ


   • DSP radio


     • IFT などの LC 同調回路が無く、 経年変化しない優れた方式 です。


     • 受信周波数範囲は 76～108MHz で、 ワイド FM に対応しています。


     • 周波数ステップは 0.05MHz と細かいです。 アンテナはロッドアンテナです。


     • AM 放送と同じ放送をワイド FM で ステレオ 受信できます。


   • チューニング方式


     • [マニュアル] [オートスキャン] [プリセット] チューニングができます。



     チューニング方式	操作
     マニュアル	本体	[|＜＜] [＞＞|] ボタンを押すと、受信周波数がステップ毎に変わります
     	リモコン
     オートスキャン	本体	[|＜＜] [＞＞|] ボタンを長押しすると自動的に放送局を探して受信します
     	リモコン
     プリセット	本体	(できません)
     	リモコン	[▲] [▼] ボタンを押してプリセットコールします



   • プリセットのしかた


     • リモコンからしかプリセットできません。 20局までプリセットできます。


     • プリセット方法には [オート] [マニュアル] の2通りあります。


     • オートプリセット



       手順	操作
       -	[PROG] ボタンを長押しすると、自動的に放送局を探してプリセットします



     • マニュアルプリセット



       手順	操作
       1	プリセットしたい放送を受信します
       2	[PROG] ボタンを押すと、プリセット番号が表示されます
       3	[▲] [▼] ボタンでプリセット番号を選択します
       4	[PROG] ボタンを押すと、プリセット完了です




---

使ってみた

1. リモコンから使うばかりで、本体ボタンを使うことはありませんでした。


   • これは本体ボタンでできることは限定的だからです。 例えば、FM のプリセットコールはリモコンからでないとできません。


   • リモコンではフル操作できます。 こうなると本体ボタンを使うことが無くなるのです。


   • 本体ボタンを使うのは、目覚ましアラームを使っている場合に、一番大きい [SNOOZE] ボタンを押すくらいかなぁ～


2. DIMMER 動作の不思議


   • リモコンの [DIMMER] ボタンを押すごとに、LCD バックライトの明るさを [明]→[中]→[暗]→[OFF] に切換できます。


     • [OFF] の次は [明] になって、上記の動作を繰り返します。 電源 ON/OFF に関わらず [DIMMER] ボタンが効きます。


   • 電源 OFF→ON で DIMMER が勝手に変わります。 実験してみると、電源 OFF→ON では必ず [明] になるようです。



     電源 OFF での DIMMER 設定	電源 ON した時の DIMMER 状態
     明	明
     中
     暗
     OFF



   • 電源 ON→OFF で DIMMER が勝手に変わります。 実験してみると、以下のようになりました。



     電源 ON での DIMMER 設定	電源 OFF した時の DIMMER 状態
     明	中
     中	暗
     暗
     OFF



   • イマイチ、どんな論理に基づいた DIMMER 動作か理解不能・摩訶不思議です。


     • 論理的でないので、気にし出したら夜も寝られません ・・・ 困った！


     • 電源 ON/OFF に関わらず、一旦設定した DIMMER 状態を保持してくれるほうが、安眠できます。


     • 電源 ON/OFF を繰り返すと、[電源 ON で明 / 電源 OFF で中] に収束します。 デフォールトと言うこと？？？


     • こんなことで悩むのは私だけなのだろうか？？？


3. メモリのバッテリバックアップは曲者


   • メモリバックアップに単4乾電池×2本を使うのですが、これは、あくまでも瞬間停電のためと思ったほうが良いです。


   • AC アダプタからの給電を停止すると、新品のアルカリ電池でも2週間程度でバッテリ切れになります。


   • AC アダプタから給電中はバッテリ消費しないです。


4. iPhone/iPod ドックで ネットワークプレーヤとして使える！


   • iPhone6 に foobar2000 Mobile メディアプレーヤをインストールして本機をネットワークプレーヤにしました。


     • 我が家の LAN 上に foobar2000 DLNA オーディオサーバ を構築してあります。


     • DLNA サーバにある数万曲の音楽が家のどこで居ても良い音で聴けます。


     • インターネットラジオアプリを使ってインターネットラジオとしても使えます。


   • こりゃ～イイ！


     • 音の良いコンパクトなネットワークオーディオシステムの完成です。


     • 購入動機は [ワイド FM ホームラジオとして使う] でしたが、このネットワークプレーヤ使いもイイです。


5. ワイド FM ホームラジオ としても活躍


   • 受信感度は DSP radio 特有の高感度です。


   • ワイド FM で AM 放送と全く同じ番組がノイズレスなステレオで聴けます。


   • 越谷で良好に受信できる以下の放送局をプリセットしました。



     プリセット 番号	周波数 (MHz)	放送局	備考
     1	79.5	NACK5 (FM 埼玉)	FM 放送
     2	80.0	TOKYO FM (FM 東京)
     3	81.3	J-WAVE
     4	82.5	NHK-FM 東京
     5	85.1	NHK-FM さいたま
     6	86.8	こしがやエフエム
     7	89.7	InterFM897
     8	90.5	TBS ラジオ	FM 補完放送 AM 放送のサイマル だがステレオ放送
     9	91.6	文化放送
     10	93.0	ニッポン放送
     11	94.6	IBS 茨城放送



   • プリセットコールでは、プリセットしていない番号はスキップしてくれます。


     • 例えば、プリセット番号1～11にしかプリセットしていない場合、プリセットコールでプリセット番号11の次は1に戻ります。


6. 音質


   • ニア・フィールド・モニタ (Near Field Monitor) 的な音の出かた


     • 本機から 1m 以内の距離で心地よい音がします。 ヘッドホンに近いスモールオーディオです。


   • コンパクトにも関わらず重低音が出ます。


     • 迫力あって満足できます。 特に FM 受信時の中低音のバランスが絶妙です。


   • 高音もほど良く出ます。


     • スピーカは左右サイドにあるため、中高域的には不利なはずですが、問題ありませんでした。


     • 逆に、セパレーション的にはやや有利です。 これもニア・フィールドの範囲で有効です。


7. 総合評価


   • 高級感ある質感、高音質、高品質ドックラジオ


     • 各メーカから発売されたドックラジオの中でも最上位レベルでしょう。


     • とても千円とは思えません！！！ 掘り出し物のドックラジオです。


   • イマイチなのは、[時計] [プリセット] のバックアップが単4電池×2本と言うこと


     • [時計] は諦めるとして、[プリセット] だけでも EEPROM に記憶して欲しかったです。


     • 電源消失で一瞬にして [時計] [プリセット] 情報が消えてしまいます。 [プリセット] 情報を入れ直すのは多大な手間がかかります。



---

内部を覗いてみました

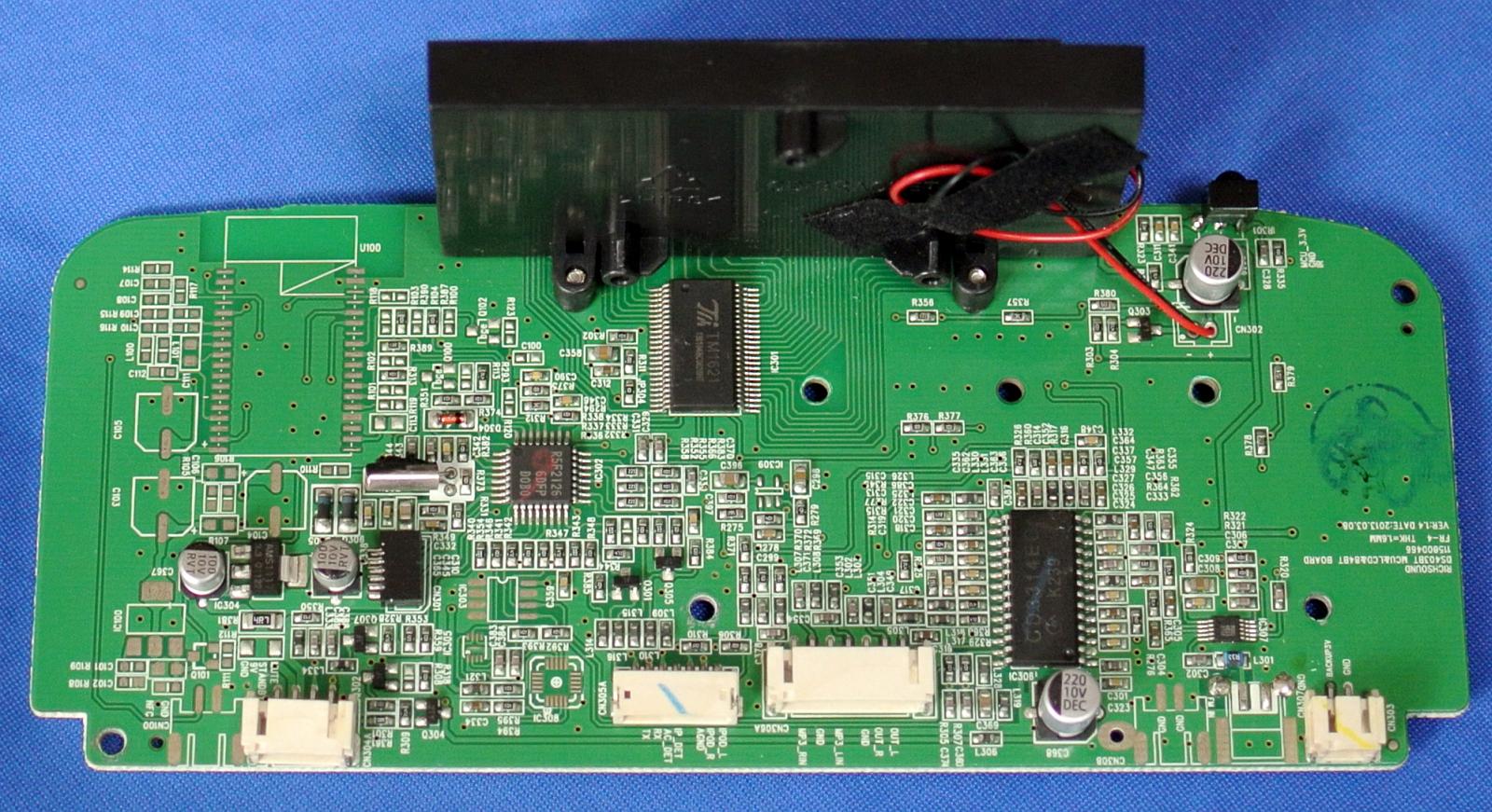

1. メイン基板

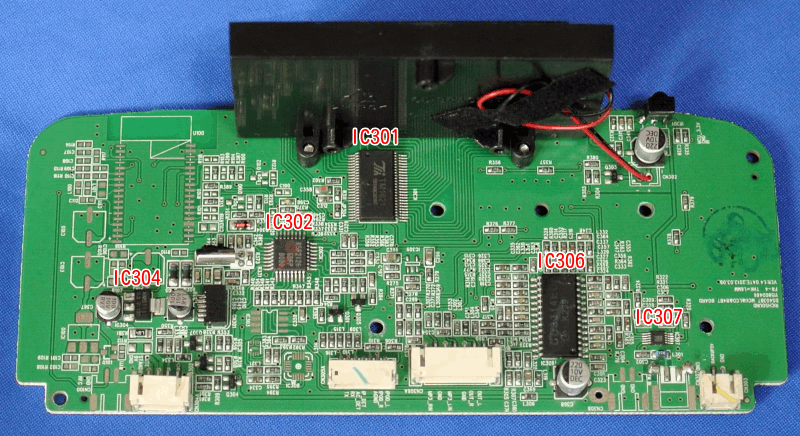

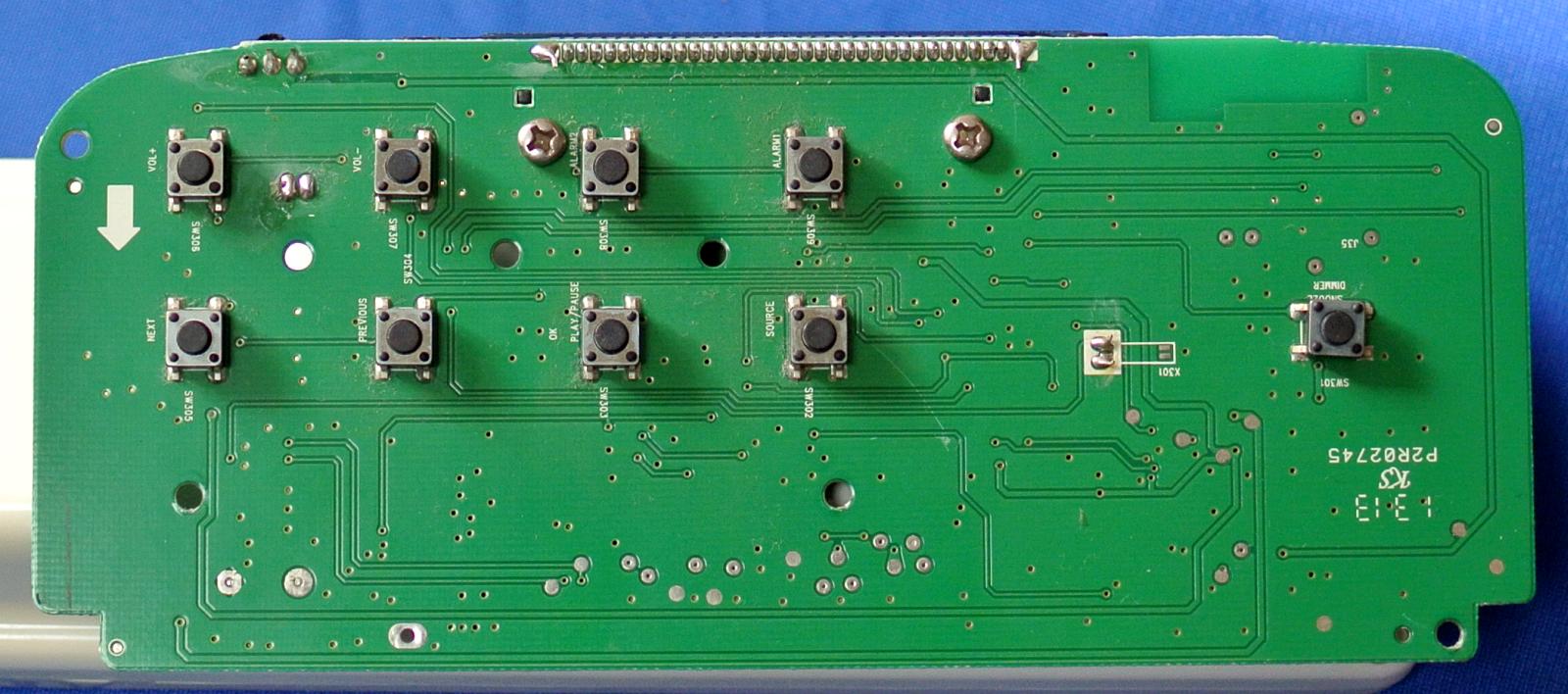

   • 基板の表と裏 ・・・ 写真をクリックすると大きな画像を表示します。


     • 左の写真で上側の黒色物体は LCD ユニットです。


     • 右の写真のタクトスイッチは本体ボタンと結合します。


     　


   • 使用 IC


     • IC307 (QN8035) が FM 専用 DSP radio チップです。



     部品番号	メーカ	型番	機能
     IC301	Titan Micro	TM1621	LCD driver
     IC302	RENESAS	R5F21266DFP	Single-chip 16-bit CMOS MCU
     IC304	AMS	AMS1117-3.3	3.3V 1A Low Dropout Voltage Regulator
     IC306	I-CORE	CD3314EO	4-Channel Audio Processor
     IC307	Quintic	QN8035	Single-Chip Low-Power FM Receiver for Portable Devices

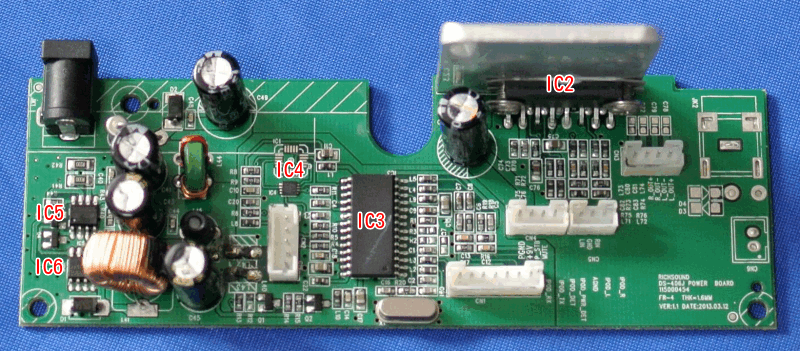

2. パワー基板

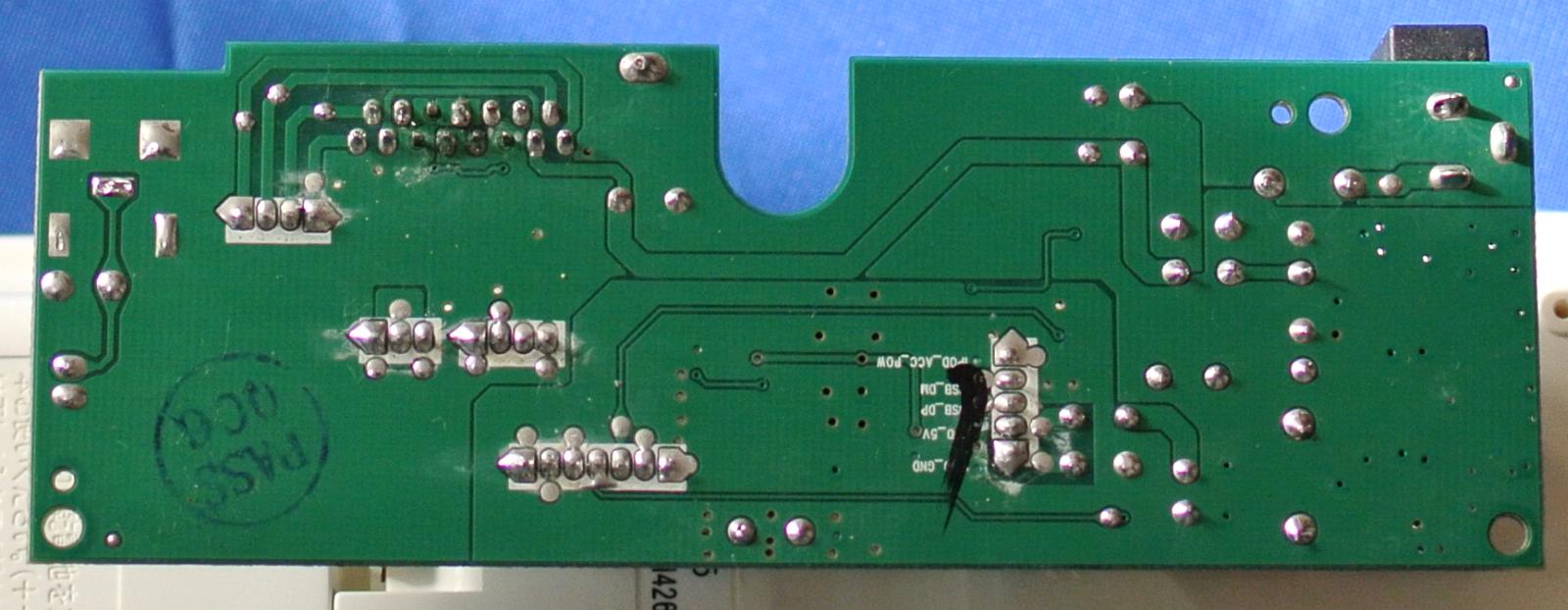

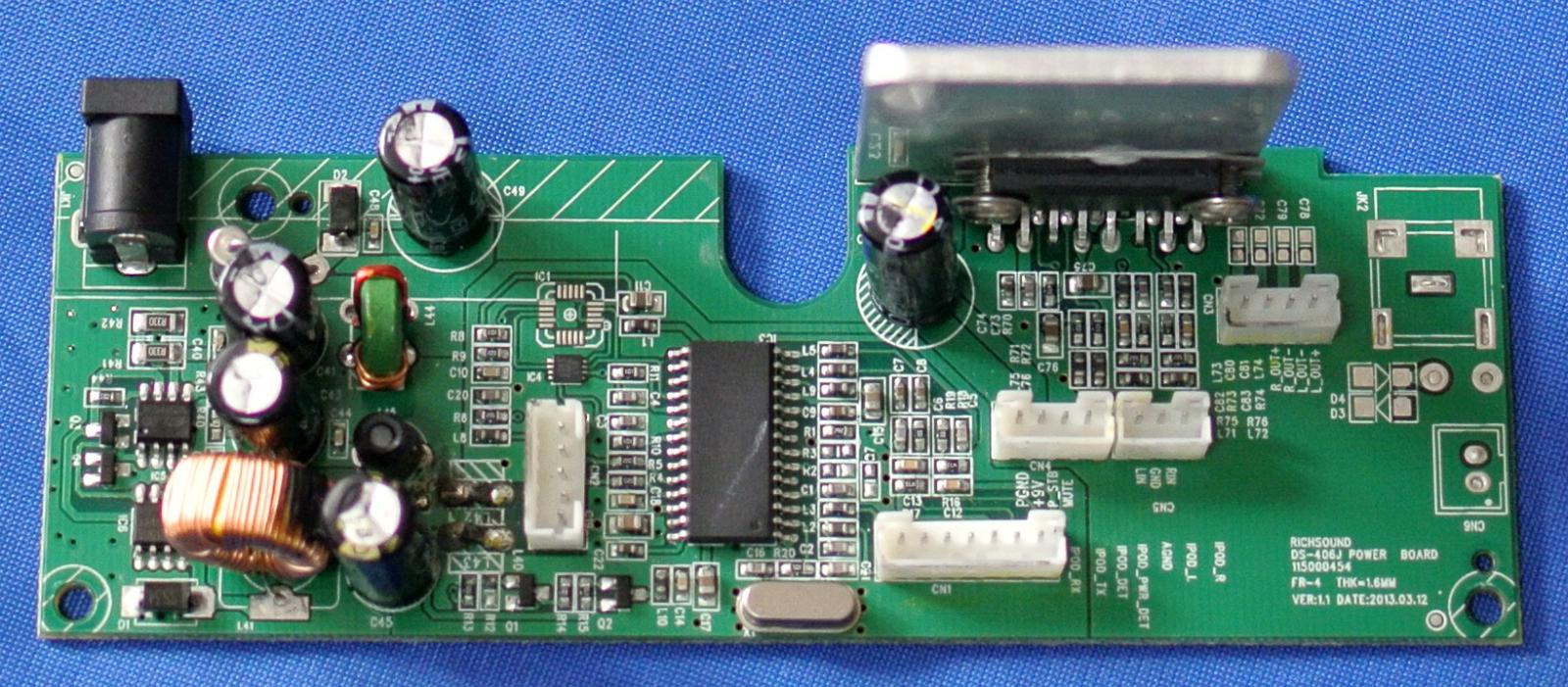

   • 基板の表と裏 ・・・ 写真をクリックすると大きな画像を表示します。

     　


   • 使用 IC


     • メーカはフルデジタルアンプと言っているが、フルデジタル対応 IC は載っていない？？？



     IC 番号	IC メーカ	IC 型番	機能
     IC2	STM	TDA7266SA	7W+7W Dual Bridge Amplifier
     IC3	NXP	EA616F000B-B	(たぶん、USB D/A コンバータ)
     IC4	(不明)	617-3959	(不明)
     IC5	TI	MC34063A	1.5A Peak Boost/Buck/Inverting Switching Regulators
     IC6	FM	FM9435	20V P-channel Increased MOS FET





3. 搭載されているスピーカ

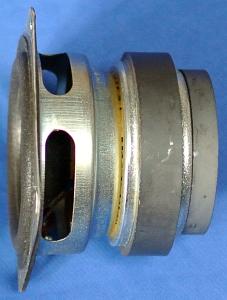

   • マグネットが二重になっている非常に良さそうなスピーカです。 口径 57mm、6Ω、5W です。


   • [小口径スピーカで低音を出す]＝[空気を大きく動かす] には前後方向のピストン運動量を大きくします。


     • それには本機のような強力なマグネットが必要になります。


     　


   • 内部に独立したスピーカボックスが2個ある構造です。 バスレフポートもこのボックスごとになります。 シッカリした作りです。


4. [フルデジタルアンプ採用スピーカー] は真っ赤なウソ

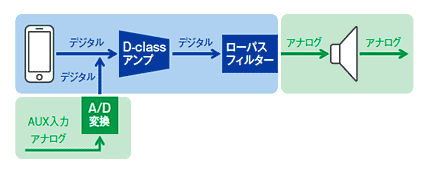

   • メーカは以下の説明図で、[フルデジタルアンプ採用スピーカー] が特長であると言っています。




   • 青色で示された [D-class アンプ] [ローパスフィルター] はどこにも搭載されていません。


   • 緑色で示された [A/D 変換] も無く、逆に iPhone 用に [D/A コンバータ] が搭載されています。

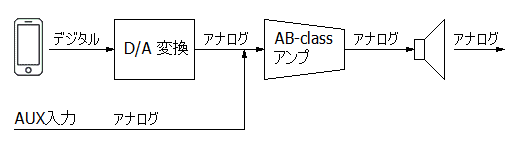

   • [フルデジタルアンプ] ではなくて [フルアナログアンプ] となっています。 実際には以下の構成です。




   • 大メーカが誇大広告的なウソを堂々と言ってもよいのでしょうか？？？


     • 今でも (分解したことのない) ユーザは [フルデジタルアンプだから音が良いんだ] と信じていますよ！


     • なお、[フルデジタルアンプ] ではなくても良い音が出ているので、性能的には問題ないです。



---

リモコンコード

• 本機はリモコンがないと、ほぼ使えません。 リモコンを紛失すると大変です。


• そこで、 秋月リモコン学習キット用 機能アップファームウェア を使って、リモコンコードを解析しました。


  • 以下の [NEC フォーマット] のリモコンコードになっていました。


  • 例えば、[SLEEP] ボタンは X1Y5 座標にあり、リモコンコードは [86FF8877] です。



  	リモコンコード (HEX)				備考
  	座標	X0	X1	X2
  	Y0	86FF847B	86FF7F80	86FF857A	1バイト目：カスタムコード (1/2) 2バイト目：カスタムコード (2/2) 3バイト目：データコード 4バイト目：データコードの反転
  	Y1	86FFB44B	86FFB54A	86FFAE51
  	Y2	86FF9C63	86FF946B	86FF9B64
  	Y3	86FF8679	86FF8976	86FF8A75
  	Y4	86FFB649	86FF9768	86FFB847
  	Y5	86FF8D72	86FF8877	86FFB748
  	Y6	86FF936C	86FF8778	86FF8B74



• このリモコンコードさえ解っておれば、市販の学習リモコンにリモコンコードを記憶させて使うことが可能です。


  • 秋月リモコン学習キット用 機能アップファームウェア では任意のリモコンコードを作成して送信する機能があります。


    • 上の表を見てリモコンコードを作成＆送信して市販の学習リモコンに記憶させて使えばよいのです。


  • こういうことがやりたくて、 秋月リモコン学習キット用 機能アップファームウェア を作ったのです。


    • あと、対象機器の隠しリモコンコードを見つけることもできます。 残念ながら MXSP-2300 には隠しコードはありませんでしたが ・・・



---

仕様など

1. ドキュメント


   • MXSP-2300 取扱説明書


   • MXSP-2300 カタログ


2. 新製品ニュース


   • マクセル、Lightning 対応のデジタルアンプ搭載ドックスピーカー


   • マクセルの Lightning 端子搭載スピーカー「MXSP-2300」


   • 日立マクセル、Lightning 対応のアクティブスピーカー「MXSP-2300」


3. 仕様




4. 新発売情報



   項目	内容
   発売日	2013年5月31日
   定価	オープン (発売時の実売価格は税込12,800円)




---
