TEAC SR-2T

TEAC SR-2T をゲット！

2025年5月5日 (こどもの日)、 ハードオフ 古ヶ崎店で iPod ドックスピーカの TEAC SR-2T の中古ジャンク品が税込1,100円でした。

作りが良く上品なデザインでホームラジオに最適です。

ドック仕様が iPhone/iPod 30pin コネクタで現在では使いようがないですが ・・・ さてさて

---

程度＆動作チェック

1. 外観


   • 2009年製で製造シリアル番号は [9400695] です。 付属品はなく、本体だけです。


   • 無キズではありませんが、かなり綺麗です。 フロントパネルの透明プラスチック板は無キズで綺麗です。


   • リアパネルにある電池ボックスを見ると、2本ある乾電池の1本で液漏れがありました。


2. 電源 ON してチェック


   • LCD ディスプレイの表示は良好でバックライトの輝度も良好です。


   • フロントパネルからの操作


     • [REPEAT] [SHUFFLE] ボタンは iPod を持っていないので動作不明です。


     • 上記以外のボタンは正常に反応します。


   • トップパネルからの操作


     • [|<<] ボタンが全く反応しません。 [>>|] ボタンにもチャタリングを感じます。


     • 上記以外のボタンやジョグダイヤルは正常に反応します。


   • FM は F 端子にアンテナ線を接続して正常に受信できました。 イイ音でステレオ受信できました。


   • AM は手持ちのループアンテナを接続して正常に受信できました。


   • 時計やタイマー動作は正常です。 AUX 入力も正常です。



---

使用 IC

• Service Manual から調べました。 以下の IC を使って合理化されています。



  部品番号	メーカ	型式	機能	備考
  U1	SILICON LABS	Si4730	Broadcast AM/FM Radio Receiver	DSP Radio
  U6	Unique	UE2314	4-Channel Input Audio Processor
  U7	HTC	LM7808	3-Terminal Positive Voltage Regulator
  U8	Silan	SC1308	Class AB Stereo Headphone Driver
  U9	Youwang	UTC7805	3-Terminal Positive Voltage Regulator
  U10	HTC	LM317M	3-Terminal Adjustable Regulator
  U12	HTC	LM1117S-3.3	800mA Low-Dropout Linear Regulator
  U15	Silan	SA7454	6W Stereo Audio Power Amplifier	TPA1517 と同じ
  U16	(不明)	GY486	MCU
  U18	Silan	SC1308	Class AB Stereo Headphone Driver




---

リペア (その1)：[|<<] [>>|] ボタンの動作不良

1. 原因


   • [|<<] [>>|] ボタンに対応するタクトスイッチが劣化したのです。


   • これがハードオフ行きになった原因とも思います。


2. 修理


   • トップパネル基板に実装されているタクトスイッチを全数交換しました。


   • 適合タクトスイッチは [サイズ6×6mm/高さ5mm] です。

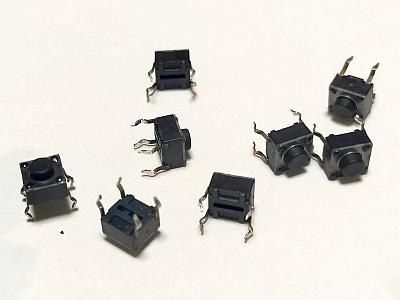

   • 右の写真は古いタクトスイッチで、全部で8個です。


3. 修理後の動作確認


   • トップパネルのボタンが全て正しく反応することを確認しました。


   • 軽くスイスイと動作します。 これが本来の操作フィーリングです。



---

リペア (その2)：その他

1. 電池ボックスに入った乾電池の1本で液漏れしている


   • 液漏れはごく僅かで、漏れ出したばかりで補修に間に合いました。 もちろん内蔵していた電池は廃棄しました。


   • 無水アルコールで洗浄して液漏れがあったことがわからない程度にまで完全に回復できました。


2. 各部清掃


   • 軽い手垢程度はあったので中性 OA クリーナでクリーニングしました。


   • 元々綺麗だったのですが、更に綺麗になりました。



---

使ってみました

　※筆者はホームラジオとして使おうと購入したので、記事はラジオ機能主体になります。

1. デザイン


   • 作りが良く高級感があります。


   • 筐体はケヤキっぽい木目仕上げで暖か味があります。


   • フロントパネルとトップパネルはシルバー、リアパネルはブラックです。


   • 大きな表示器は LCD なので寿命の心配はほぼないです。


     • バックライトがあるので暗闇でも見えます。


   • スピーカは内部で左右別々のボックスに収納されている本格的な作りです。


     • フロントパネルに単に貼り付いている安物ラジオとは違います。

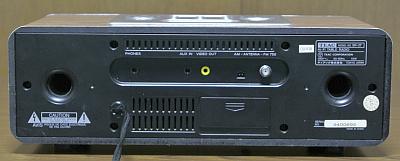

     • リアパネルにバスレフポートがあります。


   • サイズは 322×112.5×180mm、重さ 2.7kg と大きく重く立派です。 まさにホームラジオです。


   • [FUNCTION] ボタンで入力を [iPod] [TUNER] [AUX] に切換できます。


     • [iPod] 機能は現在ではほぼ使えません。 [AUX] 機能でステレオアクティブスピーカとして使えます。


   • 時計機能やタイマ機能があります。 目覚まし時計としても使えます。


2. ラジオ機能


   • FM の受信範囲は 76～108MHz なのでワイド FM にも対応しています


   • プリセットメモリは FM 20局分、AM 10局分もあって十分です。


   • DSP Radio


     • 電波を A/D 変換し、そのデジタルデータを DSP によって計算しオーディオ信号に復調します。


     • LC による同調や IF 回路がないので経年変化しない特長があります。 ステレオ復調も DSP で行います。


   • FM アンテナは F 端子


     • 我が家には光ファイバーで伝送された強力な FM 電波が来ています。


     • F 端子があると、この強力な電波をダイレクトに入力できます。


     • しかも F 端子ですから、妨害電波の混入も阻止できます。


     • 一般のラジオには F 端子はなく、これが SR-2T の優位点です。


   • AM アンテナは外付けループアンテナです。


3. 魔法のカード で SR-2T が Bluetooth スピーカに変身！


   • SR-2T の 30pin コネクタは iPhone 4S までの古い機種にしか対応しておらず、現在では使いようがないです。


     • これが原因で中古市場にはドックラジオが格安で溢れかえっています。 Apple 社も罪作りだなぁ～と思います。


   • 救世主は I-WAVE という Bluetooth オーディオレシーバ


     • I-WAVE は 44(W)×35(H)×7(D)mm の小さいオーディオレシーバで、iPod/iPhone 互換の 30pin です。

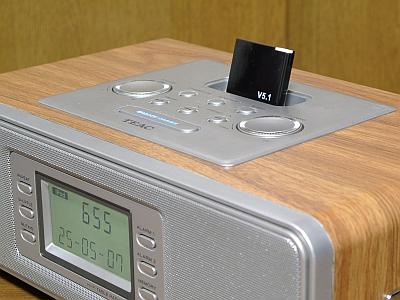

     • これを 30pin コネクタにドッキングすると SR-2T が Bluetooth スピーカに大変身 します。

       　


   • [FUNCTION] を iPod にすると Bluetooth スピーカとして動作します。 使えなかった iPod ポジションが活きて素晴らしい！！！


   • Bluetooth スピーカに変身すると、iPhone に限らず android スマホでも使えます！


4. リモコンコード解析


   • 本機にはリモコン [RC-1228] が欠品していました。


   • リモコンでしか [BASS] [TREBLE] 設定ができないです。

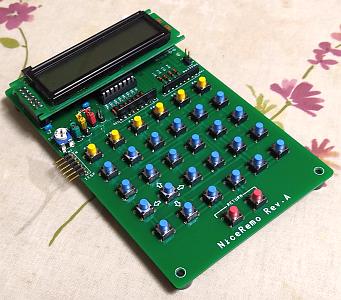

   • そこで筆者が配布している最終兵器の IR リモコンアナライザ (右の写真) でリモコンコードを解析しました。


   • 解析結果は みんなのリモコン・データベース にアップしたので参照ください。


   • 解析してわかったこと


     • かなりいい加減なリモコンで、[Customer Code] は何でも OK なのです。


     • [Customer Code] を見ていないので、例えば筆者宅にある東芝テレビのリモコンでも一部が動いてしまいました。


     • まあリモコン操作はできるので大目にみてあげましょう。


5. 乾電池の液漏れ被害防止


   • 本機は単4乾電池×2本でプリセットや時計をバックアップします。


   • 電池って交換するのを忘れてしまうことが多く、寿命のまま放置すると液漏れします。


   • 特にアルカリ電池のアルカリ液は電池ボックスの電極を腐食さ、被害が甚大になります。


   • そこで乾電池の代わりに液漏れしにくい [Ni-MH 充電池] を装着しました。 少し安心です。


6. ホームラジオとして使う


   • FM/AM とも十分な感度があります。 FM ではステレオ感もあります。


   • 普通に良い音が出ます。 無理に低域を伸ばした感じもなく素直な音です。


   • デザインが良くて、作りが良くて、音が良くて、ホームラジオとして最適と思います。


   • CD ラジオと違って CD プレーヤがないので、ラジオとして末永く使えるのもメリットです。


     • CD ピックアップは意外と短い使用時間で寿命になります。 CD ラジオの安っぽい CD プレーヤなんか必要ない。


     • 本機には CD プレーヤがないのでこの心配は無用です。


   • 表示器の下側に Hi-Fi TABLE RADIO SR-2 とあります。 やはりラジオがメインのようです。


   • SR-2T はデザインが良くしっかりした良音なので、リサイクルショップで千円台なら買い！と思います。



---

仕様など

1. ドキュメント


   • 電網上にはピッタリのドキュメントがなかったので参考ドキュメントになります。


   • SR-3 取扱説明書 (操作がよく似ているので参考)


   • SR-2DAB Owner's Manual (輸出用 DAB 版なので参考)


   • SR-2/SR-2DAB Service Manual


   • SR-2DAB Schematics (SR-2DAB ですが参考)


2. 新製品ニュース


   • ティアック、iPod Dock 装備のラジオシステム「SR-2B」


3. レビュー記事


   • TEAC SR-2T


4. 仕様



   チューナ部
   FM 受信周波数範囲	76～108MHz
   AM 受信周波数範囲	522～1,629kHz
   スピーカ部
   ユニット	57mm×2
   一般
   出力	4W＋4W
   ヘッドホン出力端子	直径3.5mm ステレオミニジャック
   音声入力端子	直径3.5mm ステレオミニジャック
   映像出力端子	直径3.5mm ミニジャック
   電源電圧	AC100V 50/60Hz
   消費電力	10W
   外形寸法 (W×H×D)	322×112.5×180mm
   重量	2.7kg
   付属品	リモコン RC-1228 コイン電池 CR2032 (リモコン用) 単4アルカリ電池×2 (本体バックアップ用) ドックアダプタ×4 ステレオミニプラグケーブル ビデオケーブル FM アンテナ AM ループアンテナ 取扱説明書 (保証書付)
   その他
   発売時期	2009年8月5日
   定価	オープン価格 (発売時の実売価格は15,000円)




---
