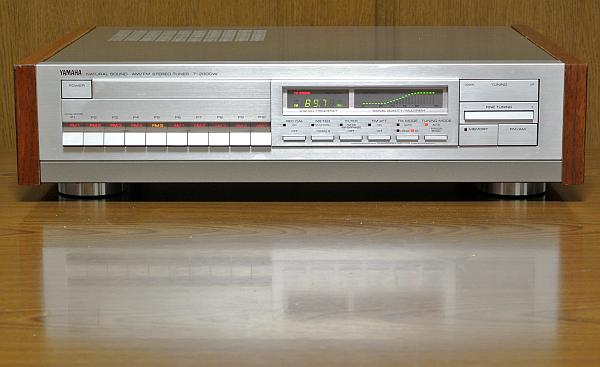

YAMAHA T-2000W をゲット！

2008年10月4日、SM さんから YAMAHA T-2000W を研究用に寄贈いただきました。 YAMAHA のフラグシップチューナです。

T-2000W は A-2000 とペアを組めるデザインです。

入手直後にメンテナンスしたのですが、長い時間が経ったので再メンテナンスして2025年4月2日に完了しました。

YAMAHA フラグシップ高級シンセサイザ式チューナ

[T-2x] [T-2000] [T-2000W] 3兄弟について

外観を主体とした比較表は以下です。 YAMAHA が提示するグレードは定価順ですが、回路的には全く同じです。

本来のフラグシップ機は [T-2x] ですが、上記のように同じ性能なので [T-2000] [T-2000W] もフラグシップと呼んでもいいかと。

	T-2x	T-2000	T-2000W
フロントパネル	アルミ
天板	アルミ	鉄
サイドウッド	×		〇
サイズ	435×90.5×358mm	435×93.5×357mm	473×119.5×357mm
重さ	5.5kg	5.0kg	6.5kg
発売日	1983年11月		1983年12月
定価	98,000円	74,800円	85,000円

[T-2000] にサイドウッドを付け、下部にスカートを履かせ、足をアップグレードしたのが [T-2000W] です。
[T-2000W] にはサイドウッドがあって重厚感もあるので [T-2x] より高級な感じがします。

3兄弟と [TX-2000] について
- 3兄弟をアップグレードしたのが [TX-2000] (1988年発売) で、回路的にはよく似ています。
  - [TX-2000] で同調ノブが追加され、リモコンにも対応しました。
- 結局、3兄弟と [TX-2000] は回路構成や性能的にはほぼ同じと言えます。
- この辺り、SONY の [ST-S333ESG] [ST-S333ESA] [ST-S333ESJ] [ST-SA5ES] がほとんど同じというのと似ています。
- [T-2000W] は [TX-2000] よりゴージャスな外観かもしれない。

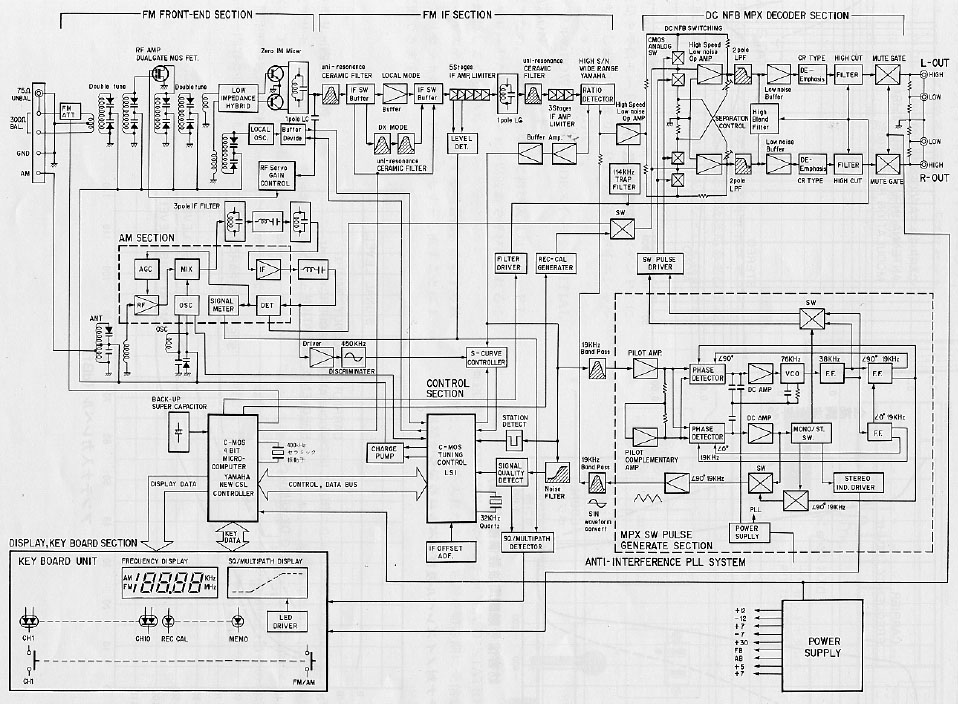

ブロック図

フラグシップ機なので回路構成は豪華です。

程度＆動作チェック

外観
- 全体的にはかなり綺麗です。製造シリアル番号は [101744] です。電源コードの製造マーキングには製造年がありませんでした。
- [純正 AM ループアンテナ] は付属していませんでした。
- フロントパネル正面は綺麗です。天板への折り返し部分に僅かなスレがあります。
- リアパネルは綺麗です。端子類には少しクスミがありますが使用には問題ありません。 RCA 端子にはやや輝きが残っています。
- 天板に3箇所、そう気にならない程度のごく僅かなヘコミがあります。
- サイドウッドは全体的には綺麗なほうですが、所々にニスはげがあります。
電源 ON してチェック
- 電源は入りボタン操作は正常です。 [REC CAL] ボタンを押すと正常にテスト音が出ます。
- FM 受信
  - SQ メータが振れ [FM STEREO] 表示が出て正常に受信できます。音にステレオ感があります。
- AM 受信
  - SQ メータが振れず全く受信できません。故障しています。
カバーを開けてチェック
- 天板を留める [サイドウッドのネジ×4本] [リアパネルのネジ×1本] [底板側のネジ×4本] を外すと開けられます。
- 使っている IC のロット番号より、本機は [1984年製造品] とわかりました。
- 内部の基板は綺麗ですが、[C341] 3300uF/25V 電解コンデンサが液漏れしています。交換が必要です。
- AM 受信状態で [T209] (AM IFT) を触ったら突然受信できるようになりました。たぶんハンダクラックしていると思います。

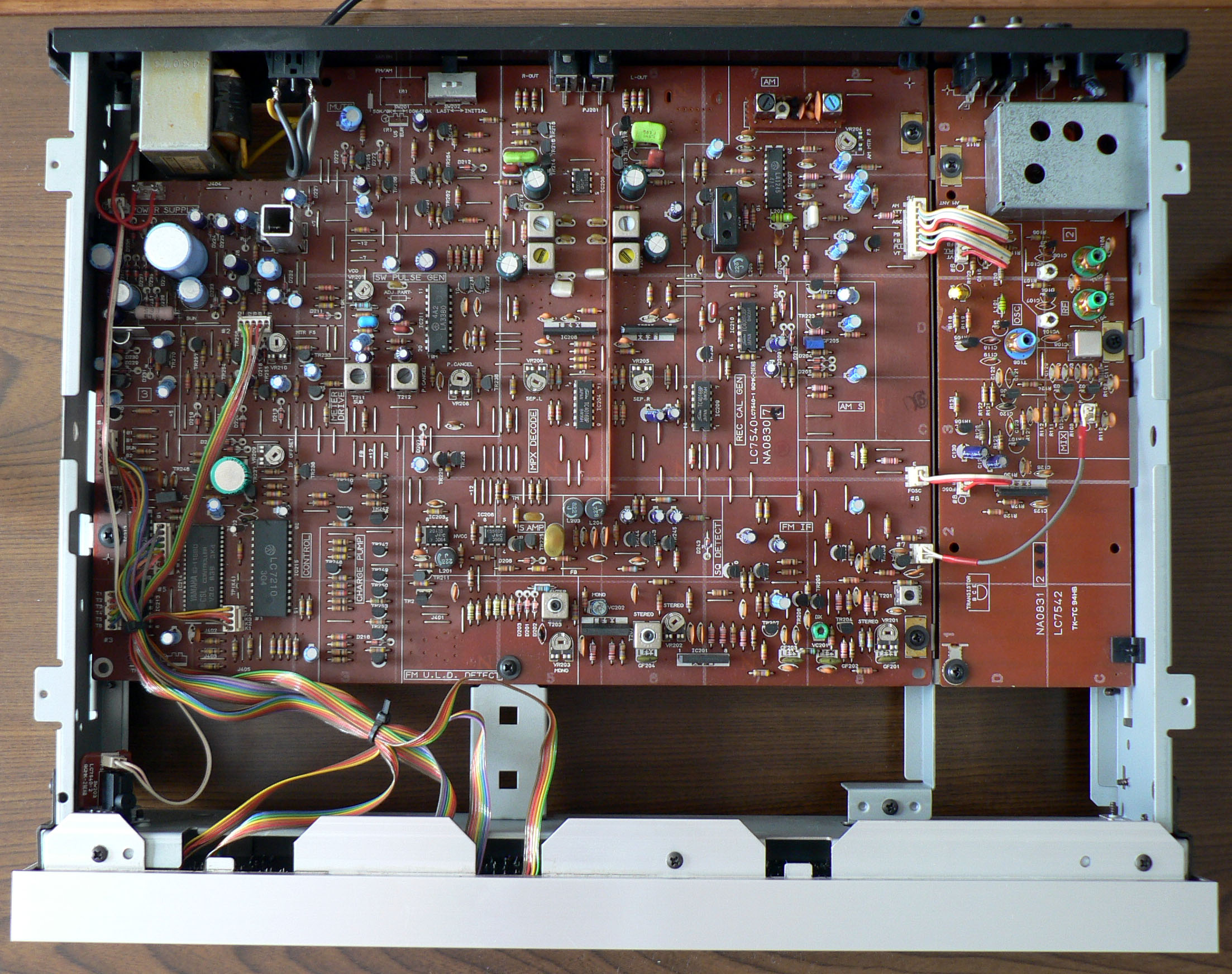

カバーを開けてみました

作りは良いです。写真をクリックすると拡大写真を表示できます。

実は、T-2000W は T-2000 と同じ筐体の下側にスカートをはかせ高さを上げ底しただけです。
- 更にサイドウッドを取り付けて横幅も伸ばしています。
- 正味は T-2x と同じで、より大きいので熱的には有利かもしれません。
フィラメントランプは使われておらず、全て LED 表示です。
サイドウッドの留めネジには銅ネッキした大きいネジを使っています。

以下の IC を使用して合理化が図られています。

メーカ	IC	機能
JRC	NJM2041D	Low-Noise Dual Operational Amplifier
	NJM2043D	2回路入り低雑音プリアンプ
	NJM4558D	2回路入り汎用オペアンプ
NEC	uPC577H	FM IF Amplifier
NEC	uPC1198H	FM IF Amplifier
SANYO	LA1245	AM Electronic Tuner
	LA3170	汎用広帯域アンプ
	LA3380	PLL FM MPX
	LC6502C	MCU
	LC7210	Electronic Tuning System
TOSHIBA	TC4016P	Quad Analog Switch

FM フロントエンド
- 専用基板になっており、大きく立派です。 5連バリキャップ方式です。以下の豪華な構成です。

  (ANT)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[バランスドミクサ (TR×2)]→(IF)
  [OSC 同調 (TR/FET)]→①
- [RF ATT] ボタン ON で RF 段の [Dual Gate FET] のバイアスを変えてゲインを変えます。
FM IF 部
- LOCAL/DX に切換できます。これは一般のチューナーの WIDE/NARROW に相当します。
- LOCAL 時

  (FE)→[TR]→[IFT]→[CF]→ [TR×2 差動] →[uPC1198H]→[IFT]→[CF]→[uPC577H]→[レシオ検波]→(MPX)
- DX 時

  (FE)→[TR]→[IFT]→[CF]→ [TR]→[CF]→[CF]→[TR] →[uPC1198H]→[IFT]→[CF]→[uPC577H]→[レシオ検波]→(MPX)
- IF 歪を補正する回路が組み込まれています。
FM 検波部
- 広帯域レシオ検波です。検波歪を補正する回路が組み込まれています。
FM MPX 部
- ディスクリート構成で豪華です。
- [LA3380] で MPX スイッチング信号を抽出し、アナログスイッチをこの信号で駆動して L/R 分離します。
- セパレーション調整は L/R 個別に調整できます。パイロットキャンセラ回路を実装しています。
AM 受信部
- 2連バリキャップのフロントエンド構成でごく普通です。 [LA1245] で全てをを構成します。
プリセットメモリのバックアップ
- [C310] 0.047F/5.5V 電気二重層コンデンサでバックアップします。

リペア (その1)：[C341] 3300uF/25V 電解コンデンサが液漏れしている

概要
- 電源回路にある [C341] 3300uF/25V 電解コンデンサが液漏れしているのが目視でハッキリわかります。
- 電源回路の電解コンデンサはパワートランジスタなどの高熱を発する部品と近いので劣化しやすいのです。
- [C341] 以外の電源回路の電解コンデンサも安心のため少し交換したほうがよいです。

交換

下の交換リストの電解コンデンサを交換しました。耐電圧と耐熱を上げているので信頼性が上がりました。

液漏れ跡は無水アルコールで洗浄したので、もう大丈夫です。

部品番号	交換前	交換後	備考
C341	3300uF/25V (85℃)	3300uF/35V (105℃)	液漏れしていた電解コンデンサ
C345	220uF/25V (85℃)	220uF/35V (105℃)	-12V 元電源の電解コンデンサ
C331	22uF/35V (85℃)	22uF/50V (105℃)	VT 元電源の電解コンデンサ
C332	22uF/50V (85℃)	22uF/50V (105℃)
C346	22uF/50V (85℃)	22uF/50V (105℃)

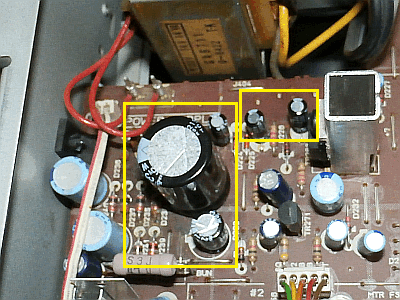

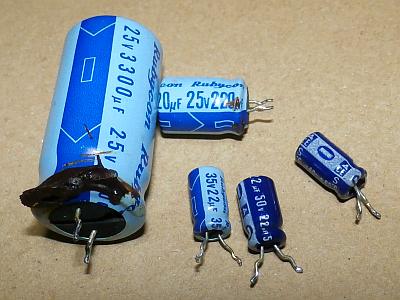

左の写真は交換後で、黄四角内にある電解コンデンサです。右の写真は古い電解コンデンサです。

リペア (その2)：電気二重層コンデンサ交換

概要
- 電気二重層コンデンサでプリセットメモリをバックアップしています。
- 製造から40年以上経っているので、そろそろ寿命です。交換したほうが安心です。
交換
- 下の交換リストのように、オリジナルより20倍以上容量の大きいものにしました。

  部品番号 交換前 交換後 備考

  C310 0.047F/5.5V 1F/5.5V 電気二重層コンデンサ

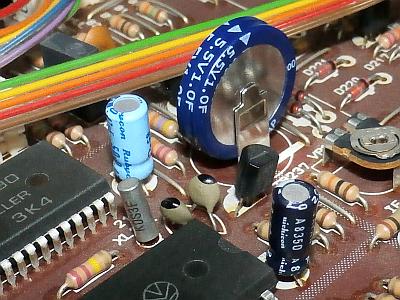

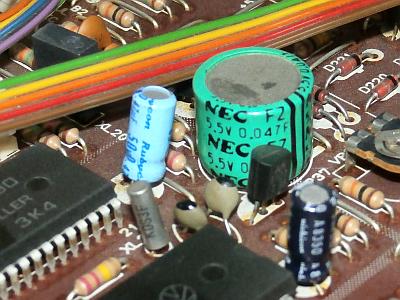

- 左の写真の緑色の部品が電気二重層コンデンサです。これを右の写真のように交換しました。

  　
コメント
- 取扱説明書にはバックアップ時間の記載はありませんでしたが、おそらくオリジナルでは10日くらいと思います。
- 電気二重層コンデンサの容量が20倍になったので単純計算では200日のバックアップ時間になります。
- しかし、電気二重層コンデンサの自己放電もあるので、バックアップ時間は数ヶ月と思います。

リペア (その3)：プリセットボタン用タクトスイッチ交換

概要
- プリセットボタンは全部で10個ありますが、それぞれ押し圧感覚がやや違うのです。
- タクトスイッチのバネの摩耗と思います。故障している訳ではありませんが、念のため全数交換します。
タクトスイッチ交換
- 適合するタクトスイッチは基板からスイッチトップまでが 4.7～5.0mm のものです。
  - 軽く押すだけで操作できるよう 5.0mm のものを使いました。
- 押し圧感覚を揃えるため、全数の10個交換しました。

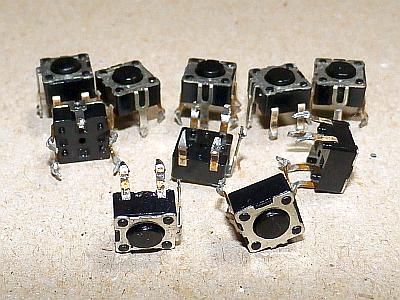

- 右の写真は、これまで実装されていた古いタクトスイッチです。
交換後の動作チェック
- 全てのプリセットボタンが軽快に切り換わることを確認しました。

リペア (その4)：ハンダクラック修理

概要
- AM 受信中に [T209] を指で揺すると音が出たり出なかったりします。 [T209] でハンダクラックしています。
修理
- [T209] のピンを補修ハンダ付けして直りました。

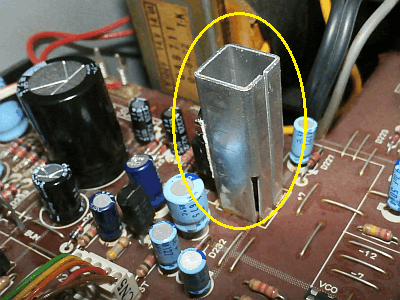

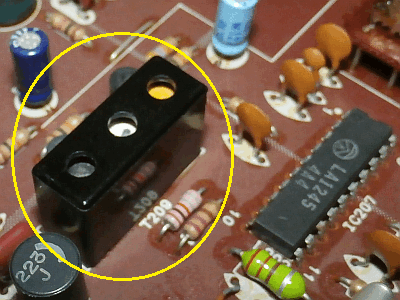

  - 左の写真で黄〇で囲んだのが [T209] です。もう [T209] を揺すっても音が途切れることはありません。
- 他にハンダクラック気味の箇所がないかルーペで拡大してチェックしました。
  - 右の写真の放熱器付き [TR268] パワートランジスタでハンダクラックがあり、補修ハンダ付けして直りました。
  - 自身の発熱が長時間ハンダ付け部分に加わって経年劣化したのです。
  　
- 写真はありませんが、RCA 端子でもハンダクラックしており、補修ハンダ付けして直りました。
  - RCA 端子のプラグ抜き差しや、基板とリアパネルからかかるストレスでクラックしたのです。
  - 念のため FM/AM アンテナ端子のリードも補修ハンダ付けしました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

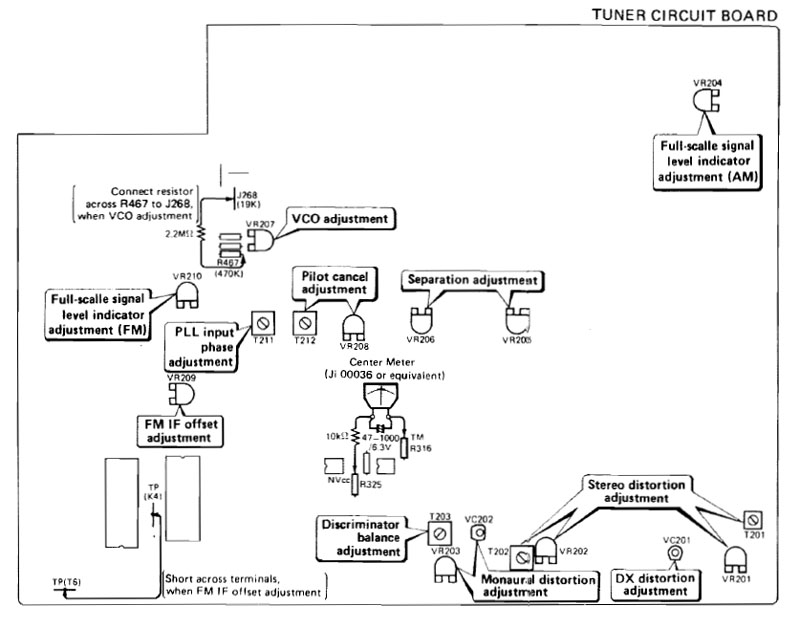

調整ポイント

電圧チェックポイント (VP)

+30V 以外はジャンパーのシルクに表示があります。実測値は以下のように良好でした。

VP	公称値	実測値	判定	備考
+12 (TR268-E)	+12V	+12.2V	〇	アナログ系、OP アンプ
-12 (TR271-E)	-12V	-12.1V	〇	OP アンプ
+7 (TR269-E)	+7V	+7.02V	〇	LED
-7 (D232-A)	-7V	-6.99V	〇	MPX
+5 (TR270-E)	+5.6V	+5.93V	〇	デジタル系
D226-K	+30V	+30.0V	〇	VT 元電源

FM 受信部の調整

手順18までは FINE TUNING で周波数を合わせます。 CSL 動作を止める必要があるのです。

手順	SSG出力	T-2000W の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : FM REC CAL : OFF FILTER : OFF FM ATT : OFF RX MODE : LOCAL TUNING MODE : AUTO	-	-
2	-	90.00MHz 受信	T106	#6 コネクタ VT 電圧 = 20±0.2V	OSC トラッキング調整
3	-	76.00MHz 受信	-	#6 コネクタ VT 電圧 = 3V 以下確認のみ	OSC トラッキング調整
4	76MHz 30～60dB 無変調	76.00MHz 受信	T101 T102 T103 T104	SQ メータ = 最大	RF トラッキング調整
5	90MHz 30～60dB 無変調	90.00MHz 受信	VC101 VC102 VC103 VC104	SQ メータ = 最大
6	手順4～5を数回繰り返す
7	83MHz 90dB mono 1kHz	83.00MHz 受信	VR203 VC202	オーディオ出力 = 高調波歪最小	レシオ検波調整
8	83MHz 90dB mono 1kHz	83.00MHz 受信	T203	TM～NVCC 間電圧 = 0±200mV
9	手順7～8を数回繰り返す
10	83MHz 90dB stereo 1kHz L-R	83.00MHz 受信	VR207	VR207 を左右に回して [STEREO] 表示される中間に合わせる	MPX VCO 調整
11			T211	オーディオ出力 = 最大	SUB 調整
12			T201 VR201	オーディオ出力 (L) = 高調波歪最小	LOCAL モードステレオ歪調整 L
13			T202 VR202	オーディオ出力 (R) = 高調波歪最小	LOCAL モードステレオ歪調整 R
14		83.00MHz 受信 RX MODE : DX	VC201	オーディオ出力 = 高調波歪最小	DX モードステレオ歪調整
15	83MHz 90dB stereo 1kHz L+R	83.00MHz 受信 RX MODE : LOCAL	T212 VR208	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
16	83MHz 90dB stereo 1kHz L		VR206	オーディオ出力電圧 (R) = 最小	ステレオセパレーション調整
17	83MHz 90dB stereo 1kHz R		VR205	オーディオ出力電圧 (L) = 最小	ステレオセパレーション調整
18	83MHz 70dB 無変調		VR210	SQ メータ = フル閾	SQ メータ調整
19	TP(K4) と TP(T6) を短絡				CSL 調整
20	83MHz 90dB 無変調	83MHz 受信	VR209	表示の最下位が 0/1 を繰り返すよう調整
21	TP(K4) と TP(T6) を開放

AM 受信部の調整

純正ループアンテナを接続した状態で調整します。

手順	SSG出力	T-2000W の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : AM REC CAL : OFF FILTER : OFF TUNING MODE : AUTO	-	-
2	-	1620kHz 受信	OSC コイル	#6 コネクタ VT 電圧 = 25±0.2V	OSC トラッキング調整
3	-	513kHz 受信	-	#6 コネクタ VT 電圧 = 5V 以下確認のみ	OSC トラッキング調整
4	603kHz 40dB 無変調	603kHz 受信	RF コイル	SQ メータ = 最大	RF トラッキング調整
5	1404kHz 40dB 無変調	1404kHz 受信	RF トリマ	SQ メータ = 最大
6	手順4～5を数回繰り返す
7	999kHz 40dB 無変調	999kHz 受信	T109	SQ メータ = 最大	IF 調整
8	999kHz 40dB 無変調	999kHz 受信	VR204	SQ メータ = フル閾	SQ メータ調整

再調整結果

FM 受信

FM ステレオセパレーションと高調波歪率は素晴らしく良いです。

その他も良好な性能値です。やはりフラグシップ機です。

項目	RX MODE	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	LOCAL	stereo	70	67	dB
ステレオセパレーション (1kHz)	DX	stereo	29	29	dB
高調波歪率 (1kHz)	LOCAL	mono	0.057		%
	LOCAL	stereo	0.057		%
	DX	mono	0.14		%
	DX	stereo	0.14		%
パイロット信号キャリアリーク	LOCAL	stereo	-82	-83	dB
オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	-0.13	dB
REC CAL	LOCAL	mono	328.1		Hz
REC CAL	LOCAL	mono	-7.8		dB

AM 受信
- 純正 AM ループアンテナが付属していなかったです。

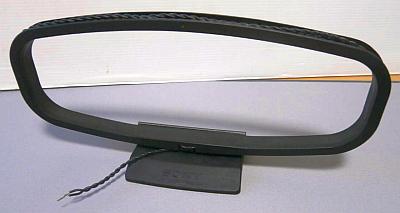

- そこで右の写真のループアンテナで調整しました。相性は良かったです。
- SONY ST-SA5ES などの大型ループアンテナです。中古市場によく出ています。
- 横幅 28cm、高さ 12cm くらいのサイズです。
- このループアンテナで最高感度になるよう調整しました。

使ってみました

デザイン

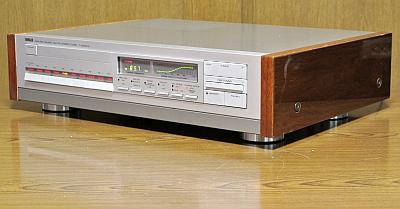

- A-2000 とペアマッチさせた大きく豪華な筐体です。
- 鏡面仕上げのローズウッド側板がデザインのアクセントで素敵です。
- シルバーの筐体に緑と赤が主体の表示です。表示器は全て LED です。
- [FINE TUNING] を併用すると、FM は 10kHz 台、AM は 1kHz 台で同調できます。
- ステーションメモリは FM/AM ランダムに10局分あります。
  - FM だけでなく AM もプリセットすると少し不足気味です。 AM 放送は2028年で終了するので、FM だけだと十分です。
  - 放送局周波数だけではなく、[FILTER] [FM ATT] [RX MODE] [TUNING MODE] も記憶できます。
- FM アンテナ入力は PAL メス端子なので妨害電波が混入しないです。

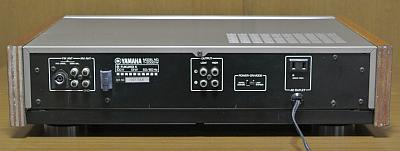

- リア側の写真を見ると 20mm のスカートをはいているのがよく判ります。
  - 脚も 17mm の高さがあります。完全に上げ底ですね。
[SQ メータ] は [S メータ] とは違う
- [SQ メータ] は電波レベルを表示しているのではありません。検波出力の S/N を見ているのです。
- 電波レベルが大きければ S/N が良くなるので振れが大きくなります。結果的に [S メータ] に近い振れになります。
- この仕組みのため、無音であれば正しい振れになりますが、放送で無音というのはあり得ないですね。
- 従って、放送音でも揺れてしまうのは仕方ないです。また、マルチパス妨害がある時にも揺れます。
感度と音質
- FM 受信
  - 感度と妨害波排除能力はかなり良好です。素晴らしい上品な音です。広帯域レシオ検波は良い音がします。
  - 音質は TX-2000 と傾向が違います。
    - 細身のスッキリした音で、昔の YAMAHA の音です。 この音もなかなか良い！ 筆者好みの音です。
    - エアチェックの録音ソースとして歓迎されそうな音です。 TX-2000 は繊細だがソフトな音です。
  - さすがフラグシップ機です。高音質と高性能に満足できます。良く出来ています。
- AM 受信
  - 感度は良いです。音は普通です。そもそもフラグシップ機で AM 放送なんて誰が聴くのだろう？？？
  - 2028年に AM 放送が終了してワイド FM に移行してもワイド FM 対応クリコンを使えば T-2000W で受信できます。
コメント
- FM アンテナとの接続

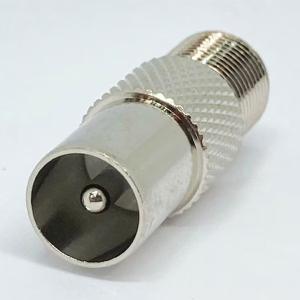

  - 右の写真のような PAL (オス) ～ F (メス) 変換コネクタを使うと便利と思います。
  - もちろん PAL コネクタを使って接続してもよいです。
- 使わない RCA 端子にはダストカバーを装着したほうが良いです。
  - RCA 端子の新たなサビ発生を防げます。

仕様など

ドキュメント
- T-2000W 取扱説明書
- T-2000W の回路は T-2x と同じです。また、T-2x の海外版は T-80 なので以下のドキュメントも参考になります
  - T-80 Service Manual
  - T-80 Service Manual (2) ・・・上記の回路図が見にくい場合の参考

仕様

FM 受信部
受信周波数範囲	76～90MHz
実用感度 (75Ω)	mono : 0.9uV / 10.3dBf
S/N 比 50dB 感度 (DX, NR OFF)	mono : 2.0uV / 17.2dBf stereo : 20uV / 37.2dBf
イメージ妨害比	100dB
IF 妨害比	115dB
スプリアス妨害比	110dB
AM 抑圧比	70dB
実効選択度	85dB (DX)
キャプチャーレシオ	1.2dB (LOCAL)
S/N 比	mono : 100dB stereo : 88dB
全高調波歪率 (1kHz)	mono : 0.009% (LOCAL) stereo : 0.015% (LOCAL, 1kHz)
ステレオセパレーション (1kHz)	68dB (LOCAL)
周波数特性	20Hz～15kHz +0.2 -0.5dB
サブキャリア抑圧比	70dB
AUTO DX 動作レベル	ステレオ時 SN 50dB にて DX MODE に自動切換
シグナルメータ飽和レベル	3mV / 75dBf
出力レベル/インピーダンス (100% 変調, 1kHz)	HIGH : 1000mV/2kΩ LOW : 500mV/2.5kΩ
AM 受信部
受信周波数範囲	513～1620kHz
実用感度	250uV/m
選択度	30dB
S/N 比	55dB
イメージ妨害比	40dB
スプリアス妨害比	50dB
全高調波歪率	0.2%
出力レベル/インピーダンス (30% 変調, 400Hz)	HIGH : 300mV/2kΩ LOW : 150mV/2.5kΩ
総合
電源電圧	AC100V, 50/60Hz
消費電力	13W
外形寸法	473(W)×119.5(H)×357(D)mm
重量	6.5kg
その他
発売時期	1983年12月
定価	85,000円
